  • 梯边机冷弯生产线

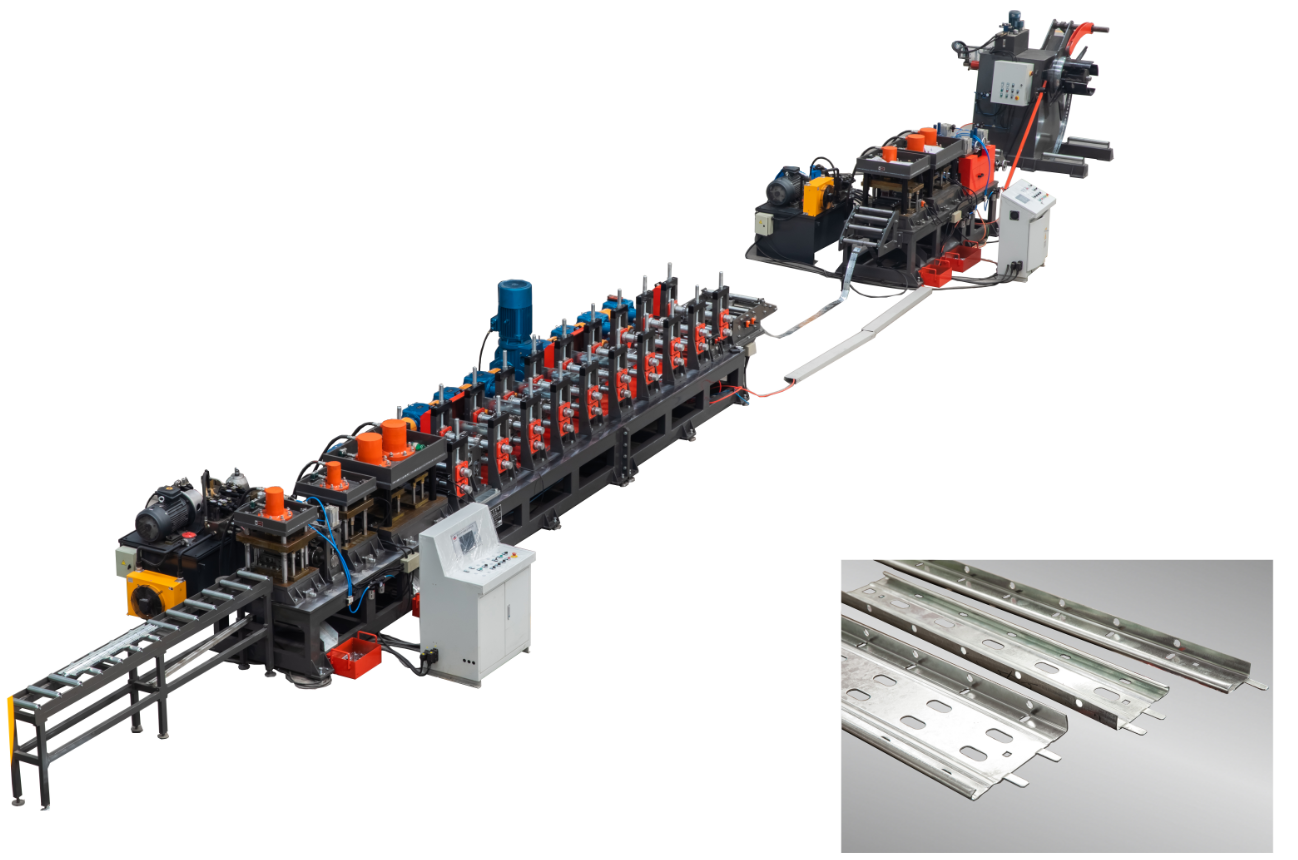

梯边机冷弯生产线
所属类别：电气行业
欢迎拨打咨询热线：0373-3553177
详细说明

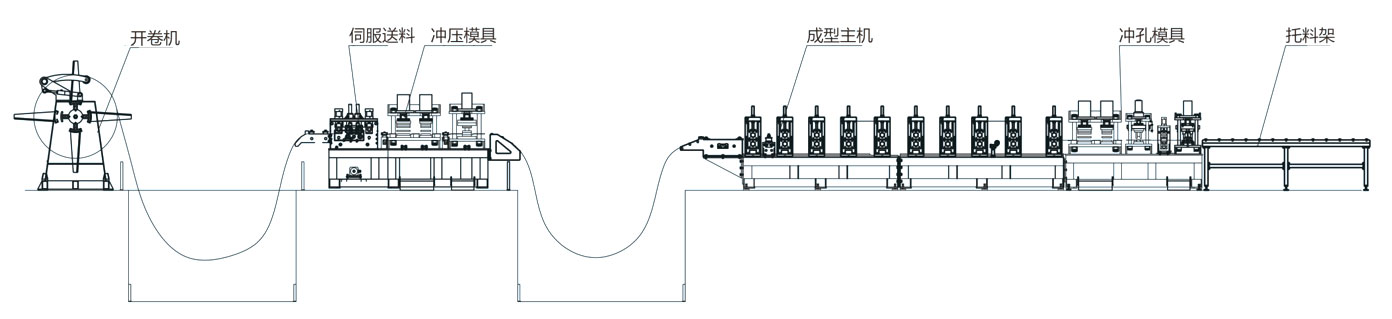

生产线布置图

开卷机—辊压成型—冲孔—切断—放料平台

　　梯级式桥架流程图

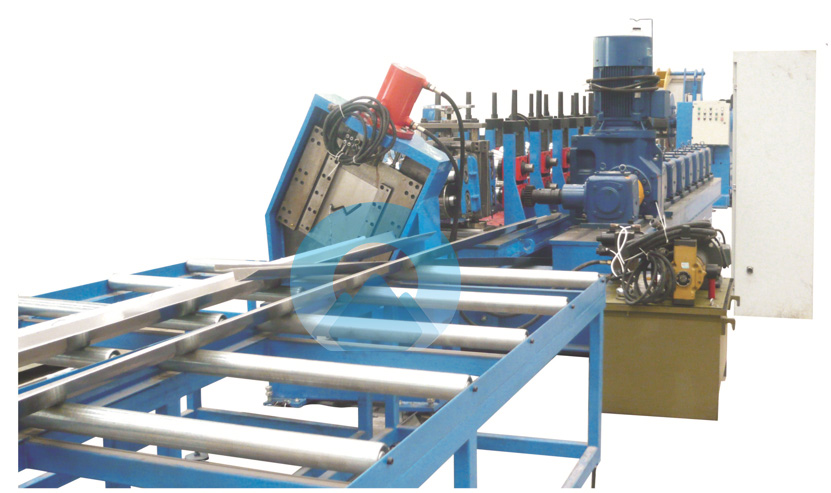

　　桥架梯边设备

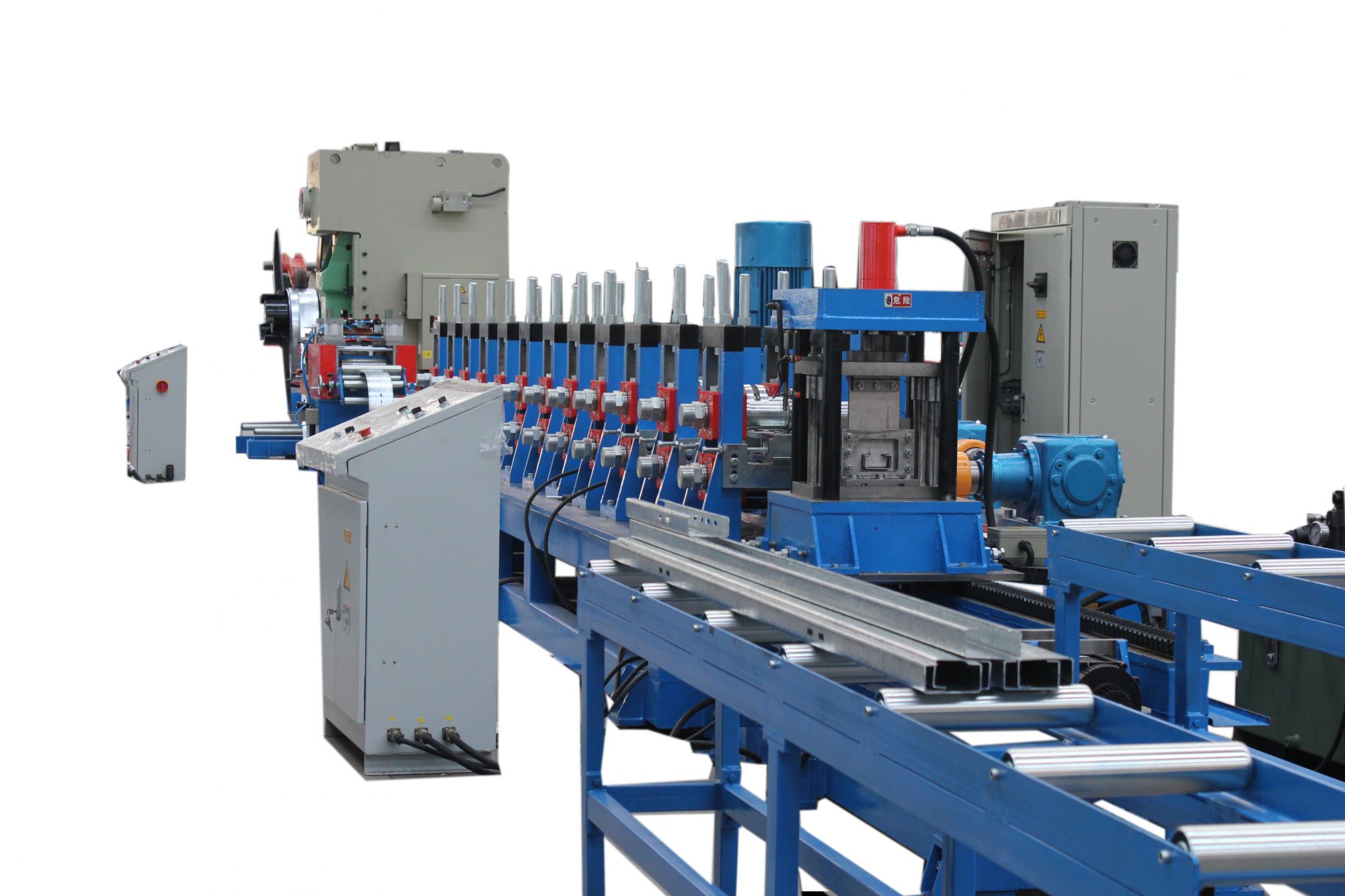

　　梯边冷弯成型设备

　　



技术参数：


参数表项目单位参数备注

1
原材料规格		钢材类型
Q235镀锌钢卷
强度MPa≤235
厚度mm1.5mm~2.0mm
卷料内直径mm500
重量T2
2板型宽度mmΦ380～Φ530mm
3生产线速度m/min10
4轧辊材质
镀铬15
5辊压驱动
外部电机驱动
6操作系统
Windows2000
7总电机功率Kw大约11KW
8控制系统
Plc自动控制系统
9维度(L*W*H)m


1(1)

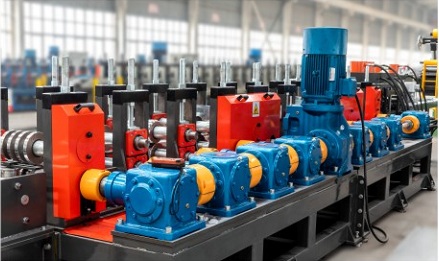

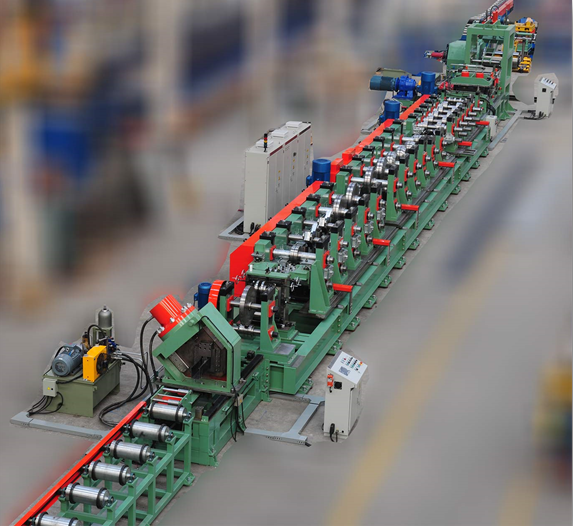

梯边设备成型部分


未标题-4

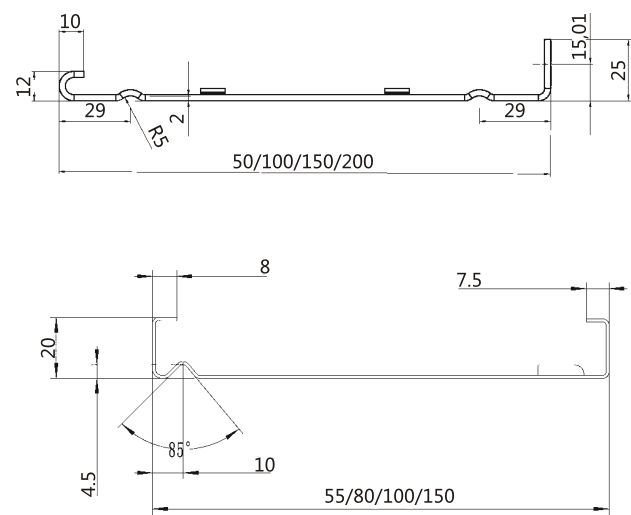

TF梯级式桥架板型图


2(1)

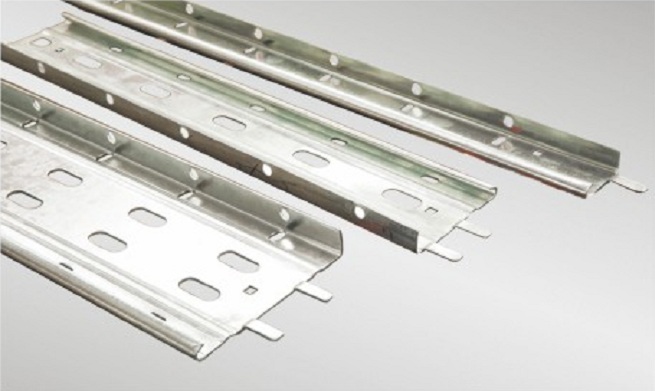

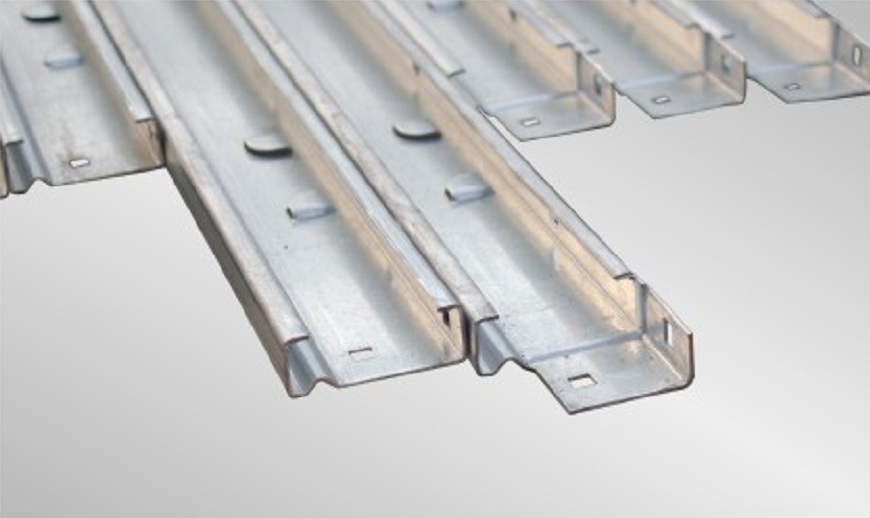

梯边型钢


3(1)
